大型數控鉆孔機床 |
|
☆外形尺寸：4100*1000*1400
|
|
☆加工行程：3000*300*200mm
|
|
☆機床重量：1500kg
|
|
☆鉆孔范圍：0.3-16mm(可定制）
|

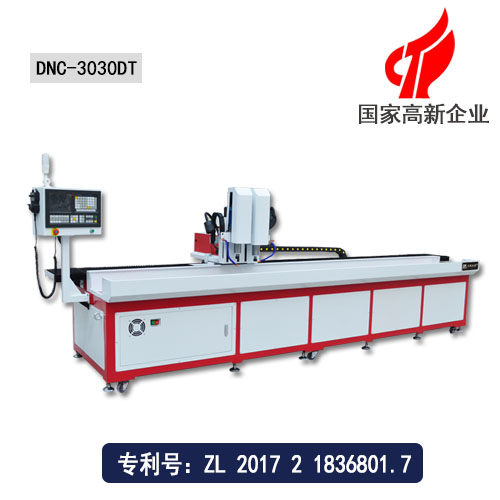

1、隨著客戶產品的復雜化，客戶對機床的要求也越來越高。多米機械作為自動鉆孔機的源頭廠家，一直未停歇研發和創新的腳步，緊跟著市場的需求而不斷努力。本文介紹的是我司的一款大型機床，是一款可多孔同時實現鉆孔、攻絲、攻牙的大型數控鉆孔機床，型號DNC-3030DT。
2、DNC-3030DT機床可實現往復式打孔定位。廣泛應用于五金配件、鋁型材、銅材、鐵、不銹鋼及磁性材料特殊復合材料鉆孔攻絲。
3、DNC-3030DT大型數控鉆孔機床配置有斷鉆頭自動報警停止功能，在加工的過程中如出現斷鉆頭現象，會馬上停止操作，并發出警報聲，以防止加工零件損壞，造成損失。
4、該機床的有效加工行程為3米，可一次性放入多個產品不停機循環鉆孔攻絲，開放式的結構更方便工人隨時更換產品。
5、該大型數控鉆孔機操作簡單，不需要懂得復雜的編程，只需要在數控系統上導入加工圖紙，機床便會自動設置加工程序進行加工，工人只需更換產品即可，這樣子一個人便可輕松操作多臺機床，極大提高加工效率和節省大量人工成本。
| 項目/型號 | DNC-3030DT | 單位 |
| 機床外形尺寸（長*寬*高） | 4100*1000*1400 | mm |
| 主軸行程（主軸左右移動） | 3000 | mm |
| 主軸行程（主軸前后移動） | 300 | mm |
| 主軸行程（主軸上下移動） | 200 | mm |
| 主軸端面至工作臺面距離 | 120 | mm |
| 工作臺尺寸（長*寬） | 長3000，寬280 | mm |
| 最大承重 | 1500 | kg |
| T形槽尺寸 | 上寬13，下寬20 | mm |
| 鉆孔直徑范圍 | 0.3-16（可訂制） | mm |
| 攻絲直徑范圍 | 3-12（可訂制） | mm |
| 主軸轉速 | 0-24000（可選配） | rpm/min |
| 滾珠絲桿 | 4020，2010，1605（臺灣原裝進口） | mm |
| 線性導軌 | 20*2（臺灣原裝進口） | mm |
| 主軸電機 | 0.55/0.75/2.2 | kw |
| 主軸快速進給 | 18000/18000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約10000 | 個 |
| 機床重量 | 約1500 | kg |
| 編程方式 | 手動編程，電腦編程兼用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 |
